Alüminyum Cephe Sistemleri Montaj Detayları

Modüler, stick ve kat bazlı cephe sistemleri için uygulama kılavuzu

Alüminyum cephe sistemlerinin montajı, sadece “profil ve cam takmak”tan ibaret değildir; statik yük aktarımı, ankraj detayları, dilatasyon çözümü, termal genleşme, deprem davranışı ve su–hava yönetimi gibi birçok parametre aynı anda doğru çözülmelidir. Bu rehber, fabrikada hazırlanan modüllerden sahada birleştirilen stick sistemlere, kat bazlı ankrajlamadan tüm katların birlikte çalıştığı sistemlere kadar cephe montajının temel mantığını adım adım açıklar.

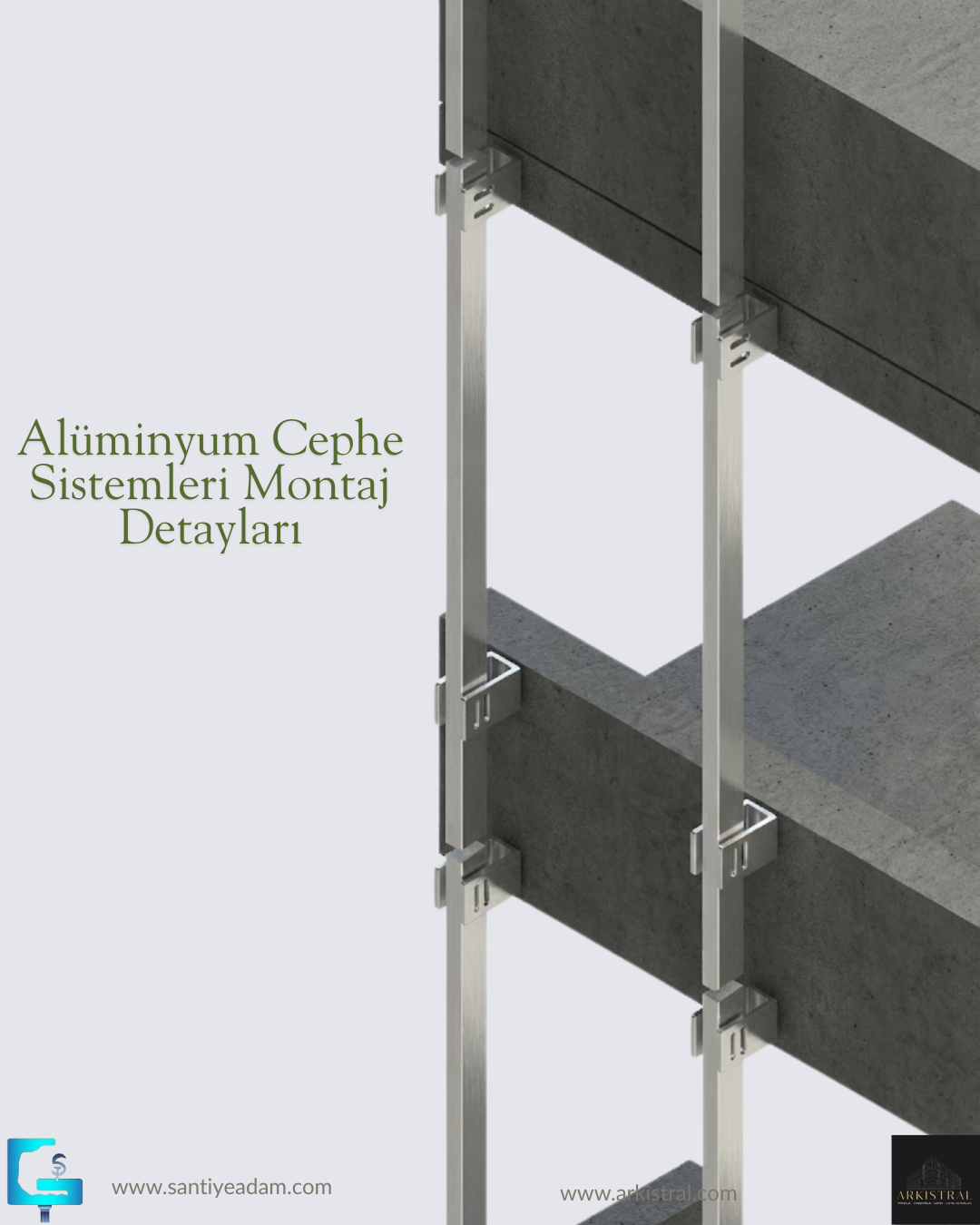

1. Fabrika üretimi modüller: sol ve sağ çerçeveli montaj mantığı

İlk görselde soldaki ve sağdaki düşey çerçeveler, fabrikada hazır modüller hâlinde üretilmiş alüminyum cephe elemanlarını temsil eder. Amaç, sahadaki kesme–delme–ölçü ayarı gibi hataya açık işleri minimuma indirmek ve kalite kontrolü şantiyeden fabrikaya taşımaktır.

1.1 Fabrikada işlem gören parçalar

• Düşey kayıt (mullion) kesimleri
• Yatay kayıt yerleşimi için açılmış yiv ve slotlar
• EPDM fitil yuvaları ve kondens kanalları
• Gerekirse profil uçlarına takılan bağlantı pabuçları
• Delik, kanal ve kritik ölçülerin CNC ile hassas işlenmesi

Böylece sahaya gelen her modül, aks ölçüsüne, statik hesapta tanımlanan yük yoluna ve montaj toleranslarına göre fabrikada hazırlanmış olur.

1.2 Ankrajların önceden sabitlenmesi

Beton döşemeye sabitlenen ankrajlar, cephe sisteminin taşıyıcı iskeletini oluşturur. Görselde üst bölümde ankrajların modüllerle olan ilişkisi net biçimde görülür.

• Tüm cephe hatları lazer ile aynı aks üzerinde tutulur.
• Ankrajlar, modülün oturacağı ölçülere ±2–3 mm toleransla ayarlanır.
• Her ankrajın çekme–kesme–moment kapasitesi statik hesaba göre belirlenir.

Bu adım, tüm montajın “iskeletten itibaren” doğru kurulmasını sağlayan temel adımdır.

1.3 Sahada montaj sırası

A) İlk modülün (sol çerçeve) ankraja oturtulması

Sol modül, okların gösterdiği yönde ankraja doğru kaydırılarak yuvasına oturur ve kilitlenir. Düşey kayıtlar, ankraj üzerindeki yuvalara tam oturacak şekilde tasarlanmıştır.

• Modül, taşıyıcı sisteme tek seferde bağlanır.
• Düşeyde aks ve şakul doğruluğu sağlanır.
• Üst modüller için referans çerçeve oluşturulur.

B) Yatay kayıtların araya takılması

İki modül arasında görülen yatay profiller sahada montajlanır ve hem cam taşıyıcısı hem de rüzgâr yükü dağıtıcı eleman görevi görür.

• Camın yatay taşıyıcı hattını oluşturur.
• Rüzgâr emme–basma yüklerini yüzeye yayar.
• Yangın bariyerleri ve yalıtım sistemine kılavuzluk eder.

Bu aşamada dikkat edilmesi gereken teknik noktalar:

• Yatay kayıtların eğilme–bükülme toleranslarının kontrol edilmesi,
• EPDM izolasyon fitillerinin montajdan önce veya montaj sırasında doğru şekilde takılması,
• Kondens kanallarının sürekliliğinin ve hizasının korunması.

C) Sağ modülün yerine oturtulması

Sağ taraftaki modül, aynı prensiple ankraja oturtulur ve yatay kayıtlara kilitlenir. Böylece:

• Çerçevenin rijitliği tamamlanır.
• Birim modül mantığı kapanır.
• Bir sonraki düşey modül için referans aks oluşturulur.

1.4 Cam montajı ve kapatma işlemi

Taşıyıcı karkas tamamlandıktan sonra:

• Alt kayıttaki cam takozları yerleştirilir.
• IGU camlar vakumlu kaldırıcı ile modül içine oturtulur.
• Cam–alüminyum temas yüzeyleri ve takozlama kontrol edilir.
• Düşey ve yatay fitillerin sürekliliği sağlanır.

En kritik prensip, cam yükünün sadece cam takozlarına aktarılması ve alüminyum profile direkt yük bindirilmemesidir.

Kapatma aşamasında kapaklı sistemlerde basınç plakası ve dış kapaklar, silikon cephenin kullanıldığı projelerde ise yapısal silikon ve dış derz dolguları üretici datasheet’lerine uygun şekilde uygulanır.

1.5 Sistemin temel mantığı

Bu montaj tipi özetle şunu anlatır: “Sahadaki iş yükünü azaltmak için tüm düşey elemanlar fabrikada modül şeklinde hazırlanır; şantiyede yalnızca ankraja oturtularak birbirine kilitlenir.”

• Hata payı azalır.
• Montaj hızı artar.
• Kalite kontrolü fabrikaya taşınır.
• Şantiyede işçilik standardı yükselir.

Özellikle yüksek katlı, tekrarlayan modüllü ve sık aks aralıklı projelerde maksimum verim sağlar.

2. Fabrika kesimli, sahada birleştirilen stick sistem montaj tipi

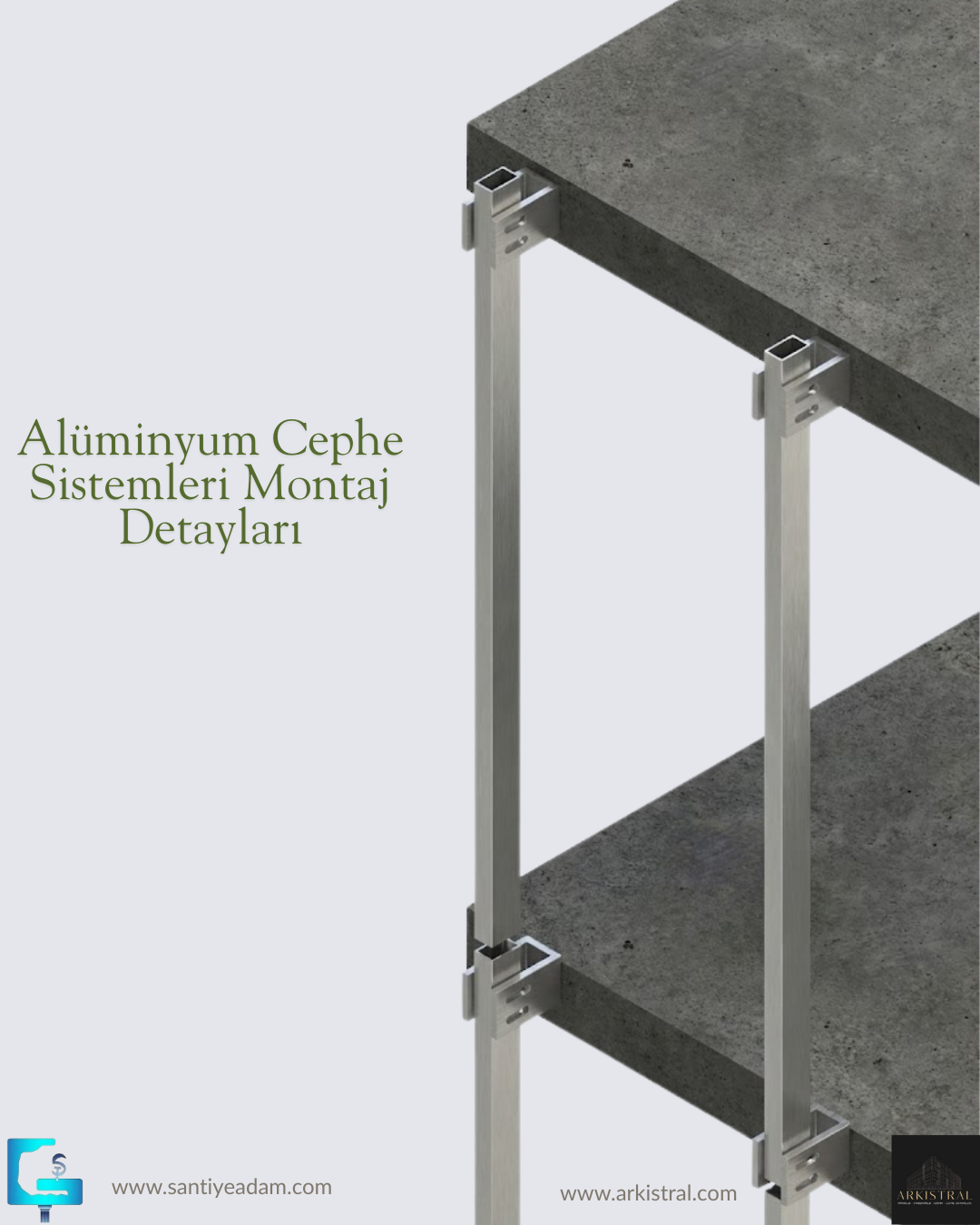

İkinci görsel, modül hâline getirilmemiş; ancak kesim, delik, kanal ve pabuç hazırlıkları fabrikada tamamlanmış profillerin sahada birleştirildiği stick sistem montajını gösterir. Stick sistemin en saf ve en yaygın kullanılan hâli olarak düşünülebilir.

2.1 Fabrikadaki hazırlık süreci

• Profiller doğru boylarda kesilir.
• Yatay kayıtların oturacağı slot ve yuvalar açılır.
• Düşey kayıtlara ankraj bağlantısı için pabuç yuvaları işlenir.
• Delik koordinatları CNC ile hassas biçimde işlenir.
• Kondens kanalları ve EPDM yuvaları hazırlanır.

Böylece sahaya hatasız kesimli, montaja hazır parçalar gelir; tek yapılması gereken sahada doğru birleştirmedir.

2.2 Taşıyıcı ankrajların montajı

Beton döşeme önüne yerleştirilen L tipi ankrajlar:

• Rüzgâr yükünü ve düşey yükleri betonarme yapıya aktarır.
• Düşey kayıtları ayakta tutar.
• Aks ve şakul çizgisini oluşturur.

Bu aşama, tüm cephe sisteminin taşıyıcı referans iskeletidir.

2.3 Düşey profillerin ankraja bağlanması

Görselde iki sıra hâlinde yükselen mullion’lar önce alt ankraja oturur, ardından üst ankrajlarla sabitlenir. Ayar vidalarıyla şakul ve aks hassas biçimde alınır.

Düşey profil ile ankraj arasındaki mesafe ayarı, ±5 mm gibi küçük toleranslarda bile önemlidir. Bu ayar yapılmazsa:

• Cam açıklıkları kayar.
• Panel oturmaları bozulur.
• Cephe çizgisi mimari tasarımdan sapar.

2.4 Yatay kayıtların araya eklenmesi

Yatay profiller fabrikada ölçüsüne göre kesilir; sahada iki mullion arasına takılır ve genellikle balık sırtı, T-slot veya benzeri bağlantı detaylarıyla sabitlenir.

• Camı taşıyan yatay yüzeyi oluşturur.
• Statik yükü düşey mullion’a aktarır.
• Kondens suyunun tahliyesine imkân verir.

Bu nedenle yatay kayıtların eğilmemesi, bükülmemesi ve tam aksında oturması kritik öneme sahiptir.

2.5 Sistemin çalışma mantığı

Bu sistemin omurgası şu fikre dayanır: “Tüm profiller fabrikada, tüm montaj sahada.”

Avantajları:

• Modül üretimi gerekmez.
• Profiller daha hızlı tedarik edilebilir.
• Sahada ölçüye göre düzeltme imkânı vardır.
• Maliyet, modüler sisteme göre genellikle daha düşüktür.

Dezavantajları:

• Şantiyede işçilik ve zaman ihtiyacı daha fazladır.
• Hata payı modüler sisteme göre artabilir.
• Çok katlı binalarda montaj süresi uzayabilir.

Buna rağmen Türkiye, Orta Doğu ve Balkanlar’da en çok kullanılan yöntem hâlâ stick sistemdir; çünkü esnek, ekonomik ve sahada sürekli uyarlanabilir bir yapıya sahiptir.

3. Zeminden tavana düşey profil montajı (tek parça mullion yaklaşımı)

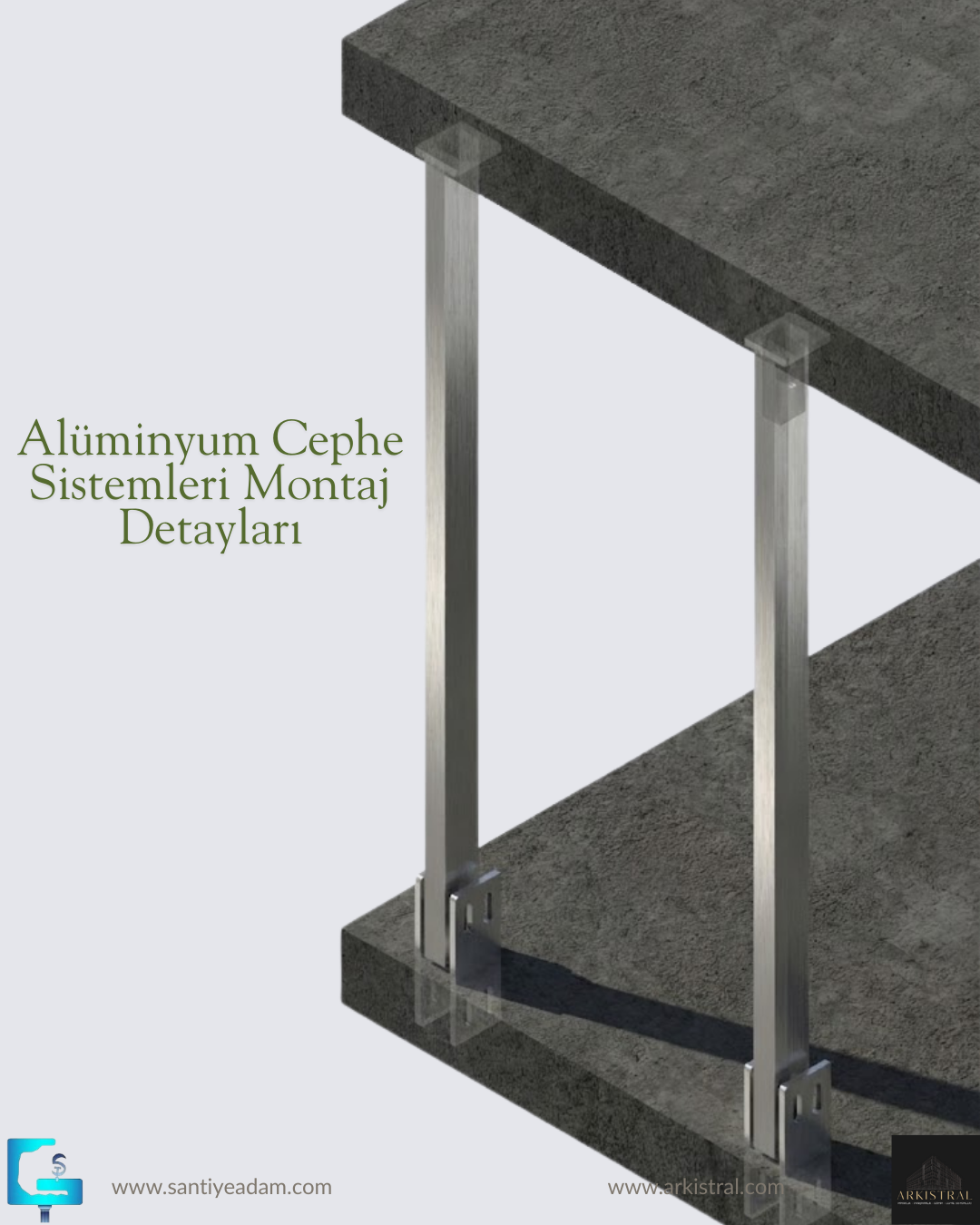

Üçüncü görsel, cephe sisteminin ana taşıyıcısı olan düşey kayıtların (mullion) zeminden tavana tek parça hâlinde yerleştirilmesini anlatır. Stick sistem, kapaklı cephe, silikon cephe ve modüler stick çözümlerin tamamında temel adım budur.

Görselde alt döşemeye sabitlenmiş ankraj, üst döşemedeki ikinci ankraj ve aralarına sabitlenen tek parça mullion açıkça görülür. Bu yaklaşım, düşey hattın kesintisiz tek çizgi olarak yukarıya devam etmesini sağlar.

3.1 Zemindeki ankrajın görevi

• Mullion’un düşeyde konumlanacağı aksı belirler.
• Rüzgâr basıncından gelen kesme kuvvetini karşılar.
• Profilin “ayakta durmasını” sağlayan başlangıç noktasıdır.

Alt ankraj hatalı konumlandırılırsa bütün cephe çizgisi kayar.

3.2 Üst ankraj: statik yükün ana taşıyıcısı

• Cam ağırlığından gelen düşey yükü taşır.
• Rüzgâr yükünü karşılar.
• Düşey profilin yatay hareketini kontrol eder.
• Termal genleşme için kayıcı yuva (sliding) barındırabilir.

Bu nedenle üst ankrajın lazerle kontrol edilmesi ve sapmanın ±2–3 mm’yi geçmemesi gerekir.

3.3 Tek parça mullion mantığı

Tek parça düşey profil şu avantajları sağlar:

• Daha yüksek rijitlik ve daha az birleşim noktası,
• Şakul çizgisinde kusursuz süreklilik,
• Kapaklı veya silikon derz çizgilerinde düzgün ve kesintisiz hat,
• Statik yük dağılımının daha sağlıklı biçimde ankraja aktarılması.

3.4 Şantiye montaj sırası

1. Lazer ve ip ile cephe akslarının işaretlenmesi,
2. Alt ankrajların döşemeye sabitlenmesi,
3. Üst ankrajların ölçüye göre konumlandırılması,
4. Mullion’un alt ankraja oturtulması,
5. Üst ankraja kaldırılarak sabitlenmesi,
6. Şakul, aks, uzaklık ve düşeyliğin ayarlanması,
7. Yatay kayıt montajına hazır hâle getirilmesi.

Bu adım tamamlandığında cephe, ana taşıyıcı iskeletini oluşturmaya başlamış olur.

4. Düşey profil montajlama tipleri (dilatasyonla uyumlu çözümler)

Dördüncü görsel, mullion’un ankraja bağlanmasında kullanılan iki farklı montaj tekniğini gösterir. Her iki çözüm de dilatasyonlu cephe sistemlerinde kullanılabilir ve teknik olarak doğrudur; seçim, sahadaki erişim koşulları, mimari görünüm ve ankraj konumuna göre yapılır.

4.1 Yan ankrajlı bağlantı (sol taraf – en yaygın yöntem)

Bu yöntemde:

• Ankraj, mullion’un yan yüzüne bağlanır.
• Bağlantı plakası profilin yanından çalışır.
• Düşey profilde genleşme ve dilatasyon hareketi için gerekli pay bırakılır.

Şantiyede erişimi kolay, ayarı hızlı ve aks oturtması pratiktir. Kapaklı ve silikon cephelerin büyük kısmında standart çözümdür.

4.2 Üstten bağlantılı orta aks montajı (sağ taraf)

Bu yöntemde:

• Ankraj plakası döşemenin alt yüzeyine yerleştirilir.
• Profil, ankraja üstten oturtulup sabitlenir.
• Bağlantı, mullion’un tam aksı üzerinden yapılır.

Şu durumlarda tercih edilir:

• Yan bağlantının mimari çizgide görünmesinin istenmediği cepheler,
• Ankrajın tam eksenden çalışmasının istendiği grid tasarımları,
• Yatay kayıt akslarıyla tam hizalı düşey çözümler,
• Çelik–alüminyum hibrit sistemlerde üstten oturtmalı çözümler.

4.3 Özet: İkisi de doğru, seçim şartlara göre

Her iki bağlantı tipi de termal genleşmeye izin veren, bina oturma hareketlerini tolere eden ve cam–profil üzerinde kalıcı gerilme oluşturmayan prensiplere göre çözülebilir.

• Sol: Yan bağlantılı, en hızlı ve en yaygın yöntem.
• Sağ: Aks üzerinden, üstten oturtmalı, mimari açıdan daha kontrollü yöntem.

5. Kat bazlı ankrajlama yöntemi (her katın kendi içinde çalıştığı sistem)

Beşinci görsel, düşey profillerin her kat döşemesine ayrı ayrı ankrajlandığı, yani mullion’ların tek parça olarak yukarıdan aşağıya devam etmediği bir montaj sistemini gösterir. Bu yaklaşım, cephe mühendisliğinde “kat bağımsız çalışma prensibi” olarak bilinir.

• Her kat döşemesinin alt ve üst yüzeyine ayrı ankraj yerleştirilir.
• Düşey kayıtlar kat yüksekliği kadar üretilir.
• Üst kattaki mullion, alt kattakiyle yapısal olarak birleşmez.
• Her kat kendi hareketini kendi içinde absorbe eder.

5.1 Temel mantık: katlar birbirinden bağımsız çalışır

Binalarda:

• Deprem sırasında katlar arası deplasman oluşur.
• Düşeyde oturma ve sünme nedeniyle mikro hareketler yaşanır.
• Sıcaklık farkları betonarmede dilatasyon hareketine sebep olur.

Mullion tek parça yapılıp katları birbirine kilitlerse cam kırılmaları, profil burkulmaları, silikon derz yırtılmaları ve ankraj hasarları kaçınılmaz hâle gelir. Bu nedenle kat bazlı çalışmak, özellikle yüksek binalarda güvenli bir çözümdür.

5.2 Teknik avantajlar

• Deprem emniyeti: Katlararası kayma, her katın kendi mullion’u içinde karşılanır.
• Termal genleşme: Daha kısa mullion boyları, daha kontrol edilebilir genleşme sağlar.
• Bakım ve değişim: Bir katta yapılan cam değişimi diğer katları etkilemez.
• Montaj esnekliği: Katlar arası ölçü hataları daha rahat tolere edilir.

6. Tüm katların birlikte çalıştığı ankrajlama (düşey hareketli alt ankraj + sabit üst nokta)

Altıncı görsel, iki tip ankrajı birlikte gösterir ve tek bir konsepti anlatır: altta düşeyde hareketli (sliding) ankraj, üstte sabit nokta ankrajı. Bu kombinasyon, mullion’un bina boyunca tek çizgi olarak çalışmasını sağlar.

Amaç; silikon çizgisinin, kapak hattının ve cam yüzey hizasının tüm katlar boyunca kusursuz çizgisel bir süreklilik göstermesidir.

6.1 Alt ankraj: düşey hareketli çözüm

Alt ankraj, slotlu delikler veya kayıcı plakalarla tasarlanır; mullion bu ankraj üzerinde yukarı–aşağı hareket edebilir.

Bu hareket payı şunları karşılamak için zorunludur:

• Uzun mullion’larda termal genleşme (8–15 mm mertebesi),
• Zemin ve temel seviyelerinde bina oturması,
• Yukarıda sabitlenen sistemin aşırı zorlanmadan çalışması.

6.2 Üst ankraj: sabit nokta bağlantısı

Üst ankraj, sabit nokta olarak tanımlanır ve mullion’u rijit biçimde taşıyıcı yapıya bağlar. Tüm düşey yük ve rüzgâr yükü, uzun mullion boyunca bu sabit noktaya kadar taşınır ve buradan betonarme veya çelik taşıyıcıya aktarılır.

Böylece cephe, katlar boyunca aynı aks üzerinde, yüksek rijitlikte ve tek parça bir çubuk gibi davranır.

6.3 Ne zaman tercih edilir?

• Yüksek performanslı giydirme cephelerde,
• Silikon ve kutu cephe sistemlerinde,
• Kapak çizgisinin kusursuz düz çıkması gereken projelerde,
• Yüksek katlı yapılarda,
• Mimari modüllerin kesintisiz tasarlandığı cephelerde.

7. Ankraj montajlama sistemi (adım adım uygulama kılavuzu)

Yedinci görsel, betonarme yüzeye ankraj montajının altı aşamalı uygulamasını gösterir. Her adım, hem montaj doğruluğu hem de statik yük aktarımı açısından kritiktir.

7.1 Aşama 1 – Betonarme yüzeyde delik açılması

Beton yüzeye ankraj çapına uygun matkap ucu ile, ankrajın “embedment depth” değerine göre delik açılır.

• Delik dik açılmalıdır; eğik delik yük transferini bozar.
• Beton sınıfı en az C25 olmalıdır.
• Delik kenarlarında çatlak oluşmamalıdır.

7.2 Aşama 2 – Deliğin temizlenmesi

Temizleme pompası veya hava basıncı ile deliğin içi toz ve artık parçacıklardan arındırılır. Bu, çoğu zaman atlanan ama en kritik aşamalardan biridir; toz kalırsa ankraj sıyrılır, yapışma ve çekme–kesme dayanımları ciddi şekilde düşer.

7.3 Aşama 3 – Ankrajın yerleştirilmesi

Üçüncü karede mekanik (çelik dübel) ve kimyasal ankraj örnekleri görülür. Seçim; beton sınıfı, yük taşıma kapasitesi, cephe ağırlığı, rüzgâr basıncı ve kesme–çekme değerlerine göre yapılır. Yüksek çekme dayanımı gereken durumlarda kimyasal ankraj tercih edilir.

7.4 Aşama 4 – Ankraj ve plaka ilişkisinin kurulması

Ankraj içine saplanan çelik çubuklar ve üzerine oturtulacak ankraj plakası yük yolunun ana bileşenidir. Plakanın delik yapısı, montaj kolaylığı için slotlu tasarlanabilir.

7.5 Aşama 5 – Ankraj plakasının somunlarla sıkılması

Plaka ankrajlara geçirilir, pullar takılır ve somunlar tork anahtarı ile üretici önerisine göre sıkılır. Aşırı sıkma delik deformasyonuna ve plakada bükülmeye; yetersiz sıkma ise rüzgâr yüklerinde gevşemeye, mullion hareketine ve sistem bütünlüğünün bozulmasına yol açar.

7.6 Aşama 6 – Düşey profilin ankraj üzerine oturtulması

Son karede, mullion ankraj plakası üzerine oturtulur ve plaka delikleri üzerinden sabitlenir. Bu noktadan sonra sistem:

• Rüzgâr yükünü taşıyabilir,
• Cam montajına hazırdır,
• Kapak veya silikon uygulamasına geçilebilir.

8. Arkistral yaklaşımı: montaj detayı, statik yol ve dilatasyonun birlikte tasarlanması

Arkistral olarak alüminyum cephe montaj detaylarını sadece “uygulama tarifi” olarak değil, camdan ankraja, ankrajdan taşıyıcı yapıya kadar uzanan yük yolunun ve bina hareketlerinin bütünsel bir analizi olarak ele alıyoruz.

• Fabrika modülleri ve stick sistemler için montaj senaryoları,
• Kat bazlı ve bina boyunca çalışan mullion çözümlerinin karşılaştırılması,
• Deprem, termal genleşme ve oturma hareketlerine göre dilatasyon stratejileri,
• Şantiye ekipleri için anlaşılır montaj kılavuzları ve kontrol listeleri

doğru tasarlanmış bir cephe sisteminin temelini oluşturur. Doğru ankraj detayı, doğru montaj sırası ve doğru yük aktarım mantığı; cephe performansının ve işletme ömrünün en kritik belirleyicisidir.
