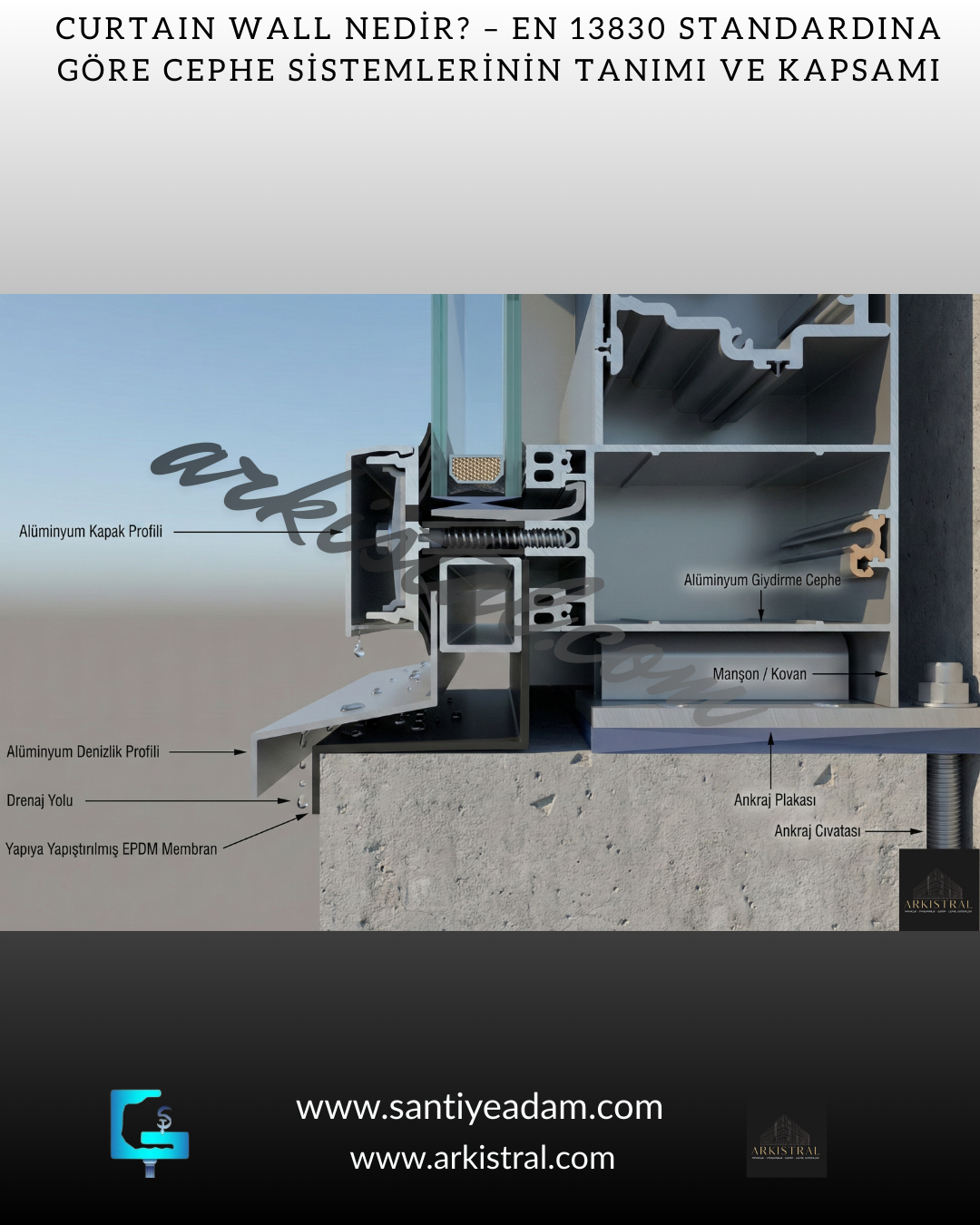

Bölüm 1: Curtain Wall Nedir? – EN 13830 Standardına Göre Cephe Sistemlerinin Tanımı ve Kapsamı

Bu sayfa, Curtain Wall (Perde Duvar) kavramını ve EN 13830 standardının perde duvar sistemlerini nasıl tanımlayıp değerlendirdiğini teknik ama anlaşılır bir dille açıklar. İçerik; sistemin temel bileşenleri, kapsam–kapsam dışı ayrımı, performans kriterleri ve Türkiye’deki yaygın uygulama hatalarıyla birlikte bir “referans bölüm” mantığında hazırlanmıştır.

1. Curtain Wall Kavramı Nedir?

Curtain Wall (Perde Duvar), taşıyıcı sistemi binanın ana strüktüründen bağımsız olan, kendi ağırlığı ve çevresel yükleri (rüzgâr, yağmur, sıcaklık farkları vb.) taşıyabilen; ancak binanın düşey yüklerini taşımayan cephe sistemleridir. Bu sistemlerde cephe, bir “duvar” gibi değil; binanın üzerine asılmış bir kabuk gibi çalışır. Bu nedenle İngilizce’de “curtain” (perde) kelimesi kullanılır.

Curtain wall sistemleri genel olarak şu bileşenler üzerinden kurgulanır:

• Alüminyum profiller (düşey mullion, yatay transom)
• Cam ve/veya opak dolgu panelleri
• Ankraj ve bağlantı elemanları
• Yalıtım ve sızdırmazlık bileşenleri

Sistemin beklenen temel performansları

Bu sistemlerin temel görevi yalnızca estetik değildir; aynı zamanda aşağıdaki kritik performans kriterlerini sağlaması beklenir:

• Hava sızdırmazlığı
• Su geçirimsizlik
• Isı yalıtımı
• Güvenlik
• Yangın performansı

İşte bu noktada EN 13830 standardı, curtain wall sistemlerinin “nasıl olması gerektiğini” performans yaklaşımıyla tanımlar.

2. EN 13830 Standardı Nedir?

Curtain Wall Sistemleri İçin Avrupa Teknik Referansı

2.1 EN 13830’un Amacı ve Kapsamı

EN 13830, curtain wall (perde duvar) sistemlerinin performansını tanımlayan ve değerlendiren bir Avrupa standardıdır. Temel amaç; bir cephe sisteminin dış çevre koşulları altında güvenli, dayanıklı ve kontrollü şekilde çalıştığını kanıtlamaktır.

Burada kritik bir ayrım vardır: EN 13830 nasıl detay çizileceğini öğretmez; çizilen detayın doğru çalışıp çalışmadığını ölçer. Yani standart “profil şu ölçüde olmalı” ya da “EPDM buraya konmalı” demez; yapılan sistemin rüzgârda, yağmurda ve basınç altında nasıl davrandığını test eder. Bu nedenle EN 13830 bir çizim standardı değil; bir performans standardıdır.

2.2 EN 13830 Hangi Sistemleri Kapsar, Hangilerini Kapsamaz?

EN 13830 yalnızca şu sistemleri kapsar:

• Taşıyıcı olmayan dış cephe sistemleri
• Kendi ağırlığını ve çevresel yükleri taşıyan cephe kabukları
• Binanın ana strüktüründen bağımsız çalışan sistemler

Bu tanıma giren tipik sistemler:

• Stick curtain wall
• Unitized curtain wall
• Semi-unitized sistemler

EN 13830 şunları kapsamaz:

• Taşıyıcı duvar sistemleri
• Mekanik cephe kaplamaları
• Havalandırmalı cephe kaplama sistemleri
• Sadece dekoratif dış kaplamalar

Bu ayrım çok önemlidir; çünkü yanlış sistem için yanlış standart referansı kullanmak, test ve raporlama sürecini geçersiz kılabilir.

Önerilen Şekil (Sayfa içi görsel açıklaması)

• “Curtain wall vs load-bearing wall”
• Taşıyıcı kolon–kiriş
• Bağımsız cephe kabuğu
• Yük aktarım okları

2.3 EN 13830’un Yapısal Mantığı (Standart Nasıl Çalışır?)

EN 13830 üç temel prensip üzerine kuruludur:

1. Tanım – Sistem curtain wall mıdır?
2. Performans – Sistem beklenen davranışı gösteriyor mu?
3. Doğrulama – Bu performans testlerle kanıtlandı mı?

Süreç genellikle şu şekilde işler:

• Sistem tasarlanır
• Detaylar çizilir
• Numune veya mock-up hazırlanır
• Test edilir
• Sonuçlar değerlendirilir

Eğer test başarısızsa “sistem tipi yanlış” değil; detay yanlış kabul edilir. Bu yaklaşım, EN 13830’u şantiye gerçekliğiyle birebir temas eden bir standart haline getirir.

2.4 EN 13830’un Değerlendirdiği Ana Performans Başlıkları

2.4.1 Mekanik Dayanım ve Stabilite

Bu başlık altında sistemin; rüzgâr yükü altındaki davranışı, profil sehimleri, cam deformasyonları ve bağlantı elemanlarının dayanımı değerlendirilir.

• Yükün büyüklüğü değil
• Yük altındaki davranış biçimi

Önerilen Şekil: Mullion üzerinde rüzgâr yükü etkisi (maksimum sehim noktası, ankraj noktaları, cam panel etkisi)

2.4.2 Hava Geçirimsizlik (Air Permeability)

Bu kriter, cephe üzerinden kontrolsüz hava giriş–çıkışını ölçer. Hava sızdırmazlığı; enerji kaybı, konfor ve yoğuşma riski ile doğrudan ilişkilidir. Performansı belirleyen ana faktörler: EPDM sürekliliği, cam–profil ilişkisi ve birleşim detaylarıdır.

2.4.3 Su Geçirimsizlik (Water Tightness)

EN 13830’a göre cephe; yağmur + rüzgâr etkisi altında iç mekâna su sızdırmamalıdır. Kilit nokta şudur: Cephe suyu tamamen engellemez, kontrollü şekilde tahliye eder.

• Drenaj kanalları
• Basınç dengesi
• Damlalık detayları

Önerilen Şekil: Basınç dengeli cephe prensibi (su giriş yolu, tahliye kanalı, damlalık noktası)

2.4.4 Isı Performansı ve Yoğuşma Riski

EN 13830 doğrudan U-değeri vermez; ancak ısı köprülerini, yoğuşma riskini ve yalıtım sürekliliğini dolaylı olarak değerlendirir. Yanlış detaylar; cam kenarında terleme, spandrel bölgesinde küf ve profil içi yoğuşma gibi sorunlara yol açabilir.

2.4.5 Güvenlik ve Kullanım Performansı

Cam kırılması durumları, parça düşme riski, bakım ve kullanım güvenliği bu başlık altında değerlendirilir. Özellikle cam tutucu sistemler, mekanik bağlantılar ve ankraj emniyeti kritik öneme sahiptir.

2.5 EN 13830’un Detay Tasarımına Etkisi

EN 13830, çizim masasında alınan kararları doğrudan test masasına taşır. Bu nedenle “bu detay sahada tutar” yaklaşımı yeterli değildir; “bu detay testten geçer mi?” sorusu mutlaka sorulmalıdır. Bu seri boyunca her detay; hangi performansı etkilediği, testte nerede zorlandığı ve hangi hataların başarısızlığa yol açtığı üzerinden ele alınacaktır.

3. EN 13830’a Göre Curtain Wall Tanımı

Bir Cephe Sistemini “Curtain Wall” Yapan Teknik Kriterler

3.1 EN 13830 Curtain Wall’ı Nasıl Tanımlar?

EN 13830 standardına göre curtain wall; binanın ana taşıyıcı sisteminden bağımsız, yalnızca kendi ağırlığını ve maruz kaldığı çevresel yükleri taşıyan, iç ve dış ortamı ayıran taşıyıcı olmayan cephe sistemidir.

Bu tanım üç temel teknik ilkeye dayanır:

1. Taşıyıcı olmama
2. Bağımsız yük aktarımı
3. Dış kabuk işlevi

Bu üç ilke birlikte sağlanmıyorsa, sistem EN 13830 kapsamında curtain wall olarak değerlendirilemez.

3.2 Taşıyıcı Olmama (Non Load-Bearing) İlkesi

• Kat döşemelerini taşımaz
• Kolon, kiriş gibi düşey yükleri üstlenmez
• Binanın statik yük yoluna dahil değildir

Ancak bu, sistemin “yük taşımadığı” anlamına gelmez. Curtain wall; kendi ağırlığını, rüzgâr yükünü, cam ve dolgu panel yüklerini taşır ve bu yükleri ankrajlar aracılığıyla ana yapıya aktarır. Curtain wall yük taşır, ama yapıyı taşımaz.

3.3 Bağımsız Cephe Kabuğu Olma Prensibi

EN 13830’a göre curtain wall, binanın bir parçası değil; binanın üzerine sonradan entegre edilen bağımsız bir kabuktur. Cephe ana yapıdan hareket alabilir; katlar arası deplasmanları tolere etmeli ve termal genleşme/büzülmeye izin vermelidir.

• Ankrajlar genellikle ayarlı yapılır
• Sabit + kayar bağlantı prensibi kullanılır
• Profil–beton ilişkisi rijit değil, kontrollüdür

3.4 Yük Aktarım Mantığı (Load Transfer Concept)

Curtain wall sistemlerinde yük akışı tipik olarak şu şekildedir:

1. Rüzgâr yükü cam yüzeyine etki eder
2. Cam yükü mullion ve transomlara aktarır
3. Profiller yükü ankrajlara iletir
4. Ankrajlar yükü betonarme yapıya verir

Burada önemli olan; yüklerin kontrollü ve öngörülebilir şekilde aktarılmasıdır. Rastgele rijit bağlantılar kabul edilmez. Yanlış detaylandırılmış bir yük yolu; profil burkulmalarına, cam kırılmalarına ve ankraj kopmalarına neden olabilir.

3.5 EN 13830 Kapsamına Giren ve Girmeyen Sistemlerin Ayrımı

Curtain wall kapsamına giren sistemler:

• Stick curtain wall
• Unitized curtain wall
• Semi-unitized sistemler
• Özel tasarım alüminyum cam cepheler

Curtain wall kapsamına girmeyen sistemler:

• Taşıyıcı duvar sistemleri
• Mekanik cephe kaplamaları
• Havalandırmalı cepheler
• Sadece dekoratif giydirmeler

Bu ayrım; test raporları, CE işaretleme ve teknik şartname hazırlığı açısından hayati öneme sahiptir.

3.6 Curtain Wall Tanımının Detay Tasarımına Etkisi

Profil seçimi yalnızca taşıma kapasitesine göre değil; hareket kabiliyeti ve toleranslara göre yapılır. Cam kenar boşlukları, EPDM sürekliliği ve ankraj yerleşimi yalnızca uygulama kolaylığı için değil, sistemin bağımsız çalışabilmesi için tasarlanır. Detay çizilirken kritik soru şudur: “Bu detay, yapıyla birlikte mi kilitleniyor, yoksa kontrollü mü çalışıyor?”

3.7 Türkiye’de Curtain Wall Tanımında Yapılan Yaygın Hatalar

• Her camlı cepheye “curtain wall” denmesi
• Taşıyıcı duvara gömülen profiller
• Hareket payı bırakılmayan ankrajlar
• Cam kenar boşluklarının yok sayılması

Bu hatalar; testten kalmaya, su ve hava kaçaklarına ve uzun vadede ciddi hasarlara neden olur.

4. EN 13830 Kapsamındaki Sistem Tipleri

Curtain Wall Sistemlerinin EN Standartlarına Göre Sınıflandırılması

4.1 EN 13830 Sistem Tipini Nasıl Ele Alır?

EN 13830, sistemleri isimlerine göre değil; davranış ve performanslarına göre değerlendirir. Standart “stick mi, unitized mi?” diye sormaz; “curtain wall davranışını gösteriyor mu?” diye sorar. Bu nedenle esas olan; yük aktarımı, sızdırmazlık, hareket kabiliyeti ve test sonuçlarıdır.

4.2 Stick Curtain Wall Sistemleri (Çubuk Sistem)

• Düşey mullionlar sahada monte edilir
• Yatay transomlar sahada bağlanır
• Cam ve dolgular yerinde takılır

Kritik noktalar: ankraj detayları, sehim sınırları, cam–profil ilişkisi, EPDM sürekliliği.

4.3 Unitized Curtain Wall Sistemleri (Modüler Sistem)

• Fabrikada üretilir, sahaya modül halinde gelir
• Camlar fabrikada takılır
• EPDM ve yalıtım sürekliliği kontrol altındadır

Kritik noktalar: modül birleşimleri, kat hareket toleransları, askı/oturma noktaları.

4.4 Semi-Unitized Sistemler

Stick ve unitized sistemlerin hibritidir: mullionlar sahada, camlı modüller fabrikada üretilir. Birleşim bölgelerinin davranışı kritik olup yanlış detaylandırma; EPDM kopukluğu, drenaj süreksizliği ve hava kaçakları doğurabilir.

4.5 Özel Tasarım Curtain Wall Sistemleri

Eğrisel cepheler, büyük açıklıklı camlar, özel bağlantı detayları ve çelik+alüminyum hibrit çözümler bu gruba girer. EN 13830 dışlamaz; ancak daha sıkı test ve daha detaylı mühendislik yaklaşımı gerektirir.

4.6 EN 13830 Kapsamına Girmeyen Sistemler (Sık Yapılan Yanlışlar)

• Havalandırmalı cephe kaplamaları
• Mekanik cephe sistemleri
• Taşıyıcı cam duvarlar
• Kompozit panel kaplamalar

Bu sistemlerde yük aktarımı, test standartları ve detay mantığı farklıdır. Yanlış standart referansı; hatalı şartname, geçersiz test raporu ve hukuki sorunlar doğurabilir.

4.7 Sistem Tipinin Detay Tasarımına Etkisi

Sistem tipi değiştikçe ankraj detayları, profil boyutları, drenaj mantığı ve montaj sırası tamamen değişir. Aynı performansı sağlayan farklı sistemler olabilir; ancak aynı detay her sistemde çalışmaz.

5. EN 13830’un Kapsadığı Performans Kriterleri

Curtain Wall Sistemlerinde Performansın Teknik Olarak Tanımlanması

5.1 Performans Kavramı Ne Anlama Gelir?

EN 13830’da performans; curtain wall sisteminin gerçek çevresel koşullar altında öngörülebilir ve kontrol edilebilir şekilde davranmasıdır. Standart; rüzgârın şiddetli olduğu, yağmurun basınçla geldiği, sıcaklık farklarının yaşandığı ve yapının hareket ettiği durumları varsayar ve “bu cephe hâlâ görevini yerine getiriyor mu?” diye sorar.

5.2 Mekanik Dayanım ve Stabilite (Mechanical Resistance & Stability)

• Profil sehimleri
• Cam deformasyonları
• Ankraj noktalarındaki gerilmeler
• Kalıcı hasar oluşup oluşmadığı

5.3 Hava Geçirimsizlik (Air Permeability)

Hava geçirimsizlik; enerji verimliliği, iç mekân konforu ve yoğuşma riski ile ilişkilidir. Hava sızıntıları genellikle cam–profil birleşimleri, EPDM süreksizlikleri, birleşim detayları ve ankraj bölgelerinden oluşur. “Elle hissedilmiyor” yeterli değildir; ölçülerek değerlendirilir.

5.4 Su Geçirimsizlik (Water Tightness)

Curtain wall sistemleri suyu tamamen engellemek zorunda değildir; ancak suyu kontrollü şekilde yönetmelidir. Su cephe içine girebilir; iç mekâna ulaşmadan tahliye edilmelidir. Basınç dengeli cephe yaklaşımı, drenaj kanalları ve damlalık detayları bu yüzden kritiktir.

5.5 Isı Performansı ve Yoğuşma Riski (Thermal Performance)

EN 13830 doğrudan U değeri vermez; ancak ısı köprüleri ve yoğuşma riski üzerinden yalıtım sürekliliğini dolaylı değerlendirir. Cam kenarında terleme, spandrel bölgelerinde küf ve profil içi yoğuşma gibi sorunlar yanlış detaylandırmanın tipik sonuçlarıdır.

5.6 Güvenlik ve Kullanım Performansı (Safety in Use)

Cam kırılması senaryoları, parça düşme riski ve bağlantı güvenliği bu başlık altındadır. Lamine cam kullanımı, mekanik cam tutucular ve ankraj emniyetleri kritik bileşenlerdir.

5.7 Performans Kriterlerinin Detay Tasarımına Etkisi

Detay çizimi yapılırken “bu detay hangi performansı etkiliyor?” sorusu zorunludur. EPDM → hava+su, profil kesiti → rüzgâr+sehim, ankraj → mekanik dayanım, spandrel → ısı+yangın. İyi bir curtain wall detayı tek bir sorunu değil, birden fazla performansı birlikte çözer.

6. EN 13830 Neden Detay Tasarımını Doğrudan Etkiler?

Çizim Masasından Test Laboratuvarına Uzanan Bağlantı

6.1 Detay Tasarımı Nedir, Neden Kritik Bir Karardır?

Curtain wall sistemlerinde detay; yükün, suyun, havanın ve hareketin nasıl davranacağını belirleyen ana unsurdur. EN 13830’un detaya bu kadar müdahil olmasının temel sebebi: Performans, çizgilerle başlar.

6.2 EN 13830 Detayı Nasıl Okur?

Standart detayı doğrudan okumaz; detayın sonucunu okur. Aynı malzeme ve aynı profil, farklı detaylarla tamamen farklı performans gösterebilir. Bu yüzden “kopyala–yapıştır detay” yaklaşımı curtain wall projelerinde risklidir.

6.3 Rüzgâr Yükü ve Detay İlişkisi

Profil kesit derinliği, ankraj aralıkları ve sabit–kayar bağlantı seçimi rüzgâr performansını doğrudan belirler. Yanlış detay; aşırı sehim, cam kenarında gerilme ve ankrajda çatlama oluşturabilir.

6.4 Su Geçirimsizlik Tamamen Detay Meselesidir

Testlerde başarısız olan cephelerin önemli bir kısmında drenaj süreksizliği, damlalık hatası veya basınç dengesi kurgusunun eksikliği vardır. Problem “su girdi” değil; “suyu yönetemiyoruz”dur.

6.5 Hava Sızdırmazlığı ve EPDM Sürekliliği

Kritik olan EPDM’nin varlığı değil sürekliliğidir. Milimetrik kopukluklar; hava kaçağı, yoğuşma ve enerji kaybı demektir.

6.6 Hareket, Tolerans ve Detay Tasarımı

Kat hareketleri, termal genleşme ve oturma etkileri altında cephe kırılmamalıdır. Sabit ankraj nerede, kayar ankraj nerede, genleşme için boşluk bırakıldı mı? Cevap çizimde yoksa testte problem vardır.

6.7 Cam Detayı = Güvenlik + Performans

Oturma takozları, cam kenar boşlukları ve tutucu sistemler doğru değilse; kenar gerilmesi, ani kırılma ve parça düşme riski oluşur. Cam detayı “oturdu mu?” diye değil “nasıl davranıyor?” diye tasarlanır.

6.8 Testten Kalan Cephelerin Ortak Noktası

• Detaylar performans odaklı değildir
• Uygulama kolaylığı önceliklidir
• Hareket ve tolerans düşünülmemiştir
• Drenaj mantığı eksiktir

Özet: Testte kalan cephe, aslında çizimde kalmıştır.

7. Türkiye’de EN 13830 Uygulamalarına Kısa Bir Bakış

Standart Metni ile Saha Gerçekliği Arasındaki Mesafe

7.1 Türkiye’de EN 13830 Nasıl Konumlanıyor?

EN 13830 Türkiye’de çoğu projede şartnamede yazan, ihalede istenen ve teklifte belirtilen; ancak detay tasarımına tam yansımayan bir standart olarak kalabiliyor. “Gerekirse test yapılır” yaklaşımı yaygınken, standardın mantığı “test yapılabiliyor olmalı”dır.

7.2 Şartnamede Var, Detayda Yok Problemi

Şartnamede “EN 13830’a uygun” yazmasına rağmen; drenaj yolu, EPDM sürekliliği veya ankraj hareket payı gibi unsurlar çizimde yer almıyorsa, uygunluk fiilen yalnızca bir cümleye dönüşür.

7.3 Test Yapılmadan “Uygun” Denmesi

“Daha önce kullanıldı, sorun çıkmadı” yaklaşımı EN 13830 açısından geçerli değildir. Her bina, rüzgâr yükü ve detay kombinasyonu farklıdır; test yapılmadan su/hava/rüzgâr performansı kanıtlanmış sayılmaz. Özellikle yüksek katlı, kıyı ve açık cepheli projelerde risk artar.

7.4 Detayların Kopyala–Yapıştır İlerlemesi

Kat yüksekliği, cam boyutu, rüzgâr yükü ve sistem tipi değiştiği halde aynı detayın kullanılması; test başarısızlığı, şantiye revizyonu ve maliyet artışı doğurur.

7.5 EPDM ve Sızdırmazlık Konusunda Yapılan Hatalar

Problemler çoğu zaman malzeme kalitesinden değil; EPDM detay kurgusunun yanlışlığından doğar. Sürekliliğin çizimde gösterilmemesi, birleşimlerde kesilmesi veya sahada “rastgele” uygulanması; hava kaçağı, yoğuşma ve konfor kaybına neden olur. Bu problemler testte genellikle ilk ortaya çıkanlardır.

7.6 Ankraj ve Hareket Paylarının Göz Ardı Edilmesi

Ankrajların rijit düşünülmesi ve hareket payının tanımlanmaması; profil çatlaması, cam kenarında gerilme ve uzun vadede sistem hasarı oluşturur. Curtain wall, yapı hareket ederken cepheyle birlikte kilitlenmemelidir.

7.7 Denetim ve Koordinasyon Eksikliği

Detayı çizenin sahayı görmemesi, sahadakinin standardı bilmemesi ve kontrolün yalnızca sonuca bakması; EN 13830’un mantığını değil, sonucunu zorlayan bir süreç üretir.

7.8 Türkiye’de Doğru Yapılan Uygulamalar da Var mı?

Evet. Özellikle yüksek nitelikli ofis projeleri, uluslararası yatırımcıların olduğu işler ve mock-up testli projelerde EN 13830 daha doğru uygulanır. Ortak noktalar: detaylar test düşünülerek çizilir, mock-up erken yapılır, revizyonlar çizimde çözülür ve şantiyede sürpriz azalır.
