Teknik Cephe Detayı – Cam Korkuluk + Kompozit Kaplama + Sürme Sistem (DWG + 3D Görsel)

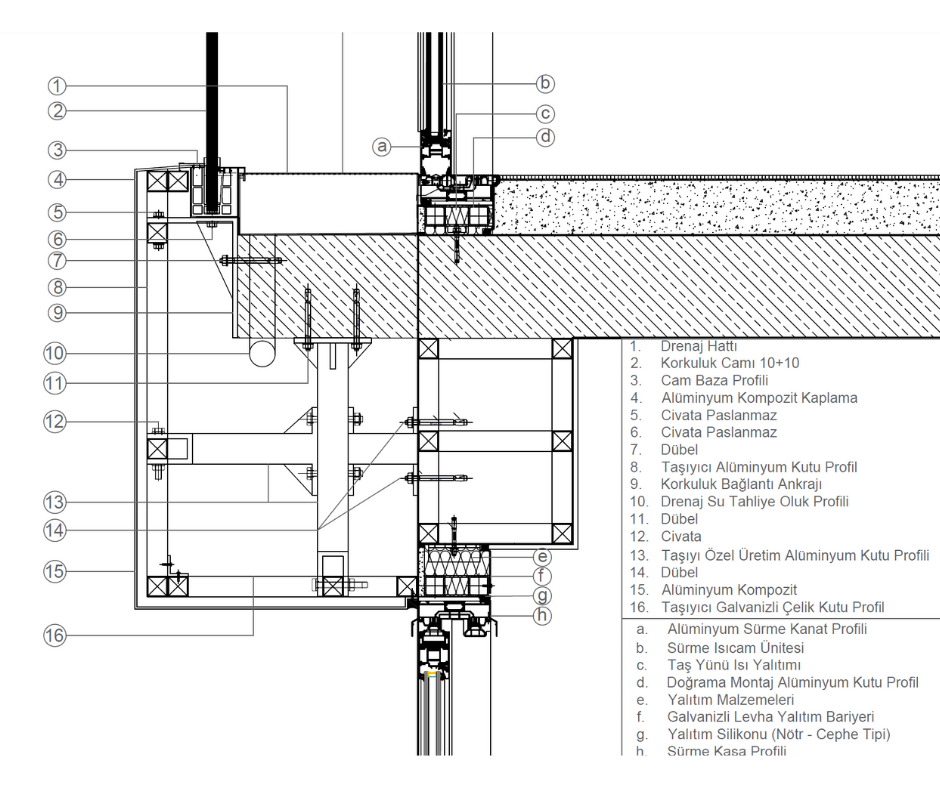

Cam Korkuluk + Kompozit + Sürme Sistem Detayı
Teknik Cephe Detayı – Cam Korkuluk + Kompozit Kaplama + Sürme Sistem (DWG + 3D Görsel)
Teknik Cephe Detayı Nasıl Hazırlandı?

Cam Korkuluk + Alüminyum Kompozit Kaplama + Sürme Doğrama Sisteminin Mühendislik Açısından Kurulumu, Katmanları ve Malzeme Seçim Kriterleri** Mimari cephe kesitleri, yalnızca çizim hattından ibaret değildir; arkasında fizik, malzeme bilimi, statik prensipler, yangın yönetmelikleri, drenaj kuralları, yük aktarım yolları ve kullanıcı güvenliğini belirleyen birçok mühendislik kararı vardır. Bu çalışma, cam korkuluk, alüminyum kompozit panel kaplama (ACP) ve ısıcamlı sürme doğrama sisteminin birleştiği karma bir cephe kesitinin, nasıl tasarlandığını ve neden bu malzemelerin tercih edildiğini detaylı şekilde açıklar. Bu tip birleşimler projelerde sık hata yapılan bölgelerdir çünkü üç farklı sistem aynı aks üzerinde; hem yatay hem düşey hem de termal hareketlere maruz kalarak birlikte davranmak zorundadır. Hazırlanan bu teknik detay, güncel normlara uygun, mühendislik temelli ve sızıntısız bir çözümün nasıl kurulacağını referans alır.

Aşağıdaki teknik açıklamalar, bu detayın neden böyle çözüldüğünü, hangi malzemelerin hangi gerekçelerle seçildiğini ve birleşim davranışının mühendislik açısından nasıl optimize edildiğini kapsamlı biçimde açıklar.


1. Detay Tasarımının Temel Prensibi: Yük Aktarım Sürekliliği

Bir cephe detayı tasarlanırken en önemli ilk adım, “yük yolunun sürekli olması” ilkesidir. Yani sistemin aldığı tüm kuvvetler, hiçbir kesintiye uğramadan güvenli şekilde yapı taşıyıcı sistemine aktarılmalıdır. Bu kesitte yükler üç kaynaktan gelir:

  • a) Cam korkuluk yatay yükleri (kullanıcı yükü + rüzgâr yükü) 10+10 temperli lamine cam, yatay yükleri baza profili üzerinden ankraja iletir.
  • b) Sürme doğramanın düşey ve yatay yükleri Kanat ağırlıkları önce alt ray üzerinde toplanır, ardından alüminyum kasa üzerinden kutu profile, kutu profilden betonarmeye aktarılır.
  • c) Kompozit panelin kendi ağırlığı + rüzgâr yüküi: ACP paneller, alüminyum karkas profiller vasıtasıyla düşey ve yatay yükleri alt taşıyıcıya iletir. Bu üç yük hattı birbirine karışmadan, her biri kendi yolundan ana taşıyıcıya aktarılacak şekilde modellenmiştir. Bu, cephe mühendisliğinde “load path isolation” olarak bilinen temel bir prensiptir.

Bu yük yolları birbirine karışmadan modellenmiş, her sistemin kendi yükünü kendi hattından aktarması sağlanmıştır. Bu “load path isolation” ilkesidir.


2. Kullanılan Malzemeler ve Seçim Gerekçeleri
2.1. 10+10 Temperli Lamine Cam

Korkuluk camı, EN 12150 ve EN 12600 standartlarına uygun 10+10 temperli lamine yapıdadır. Bu camın seçilme nedenleri:

  • Güvenlik: 10+10 lamine cam, kırıldığında parçalar ayrılmaz. Teknik olarak “residual capacity” yani kırık halde taşıma kapasitesi devam eder. Yönetmeliklerde korkuluklarda lamine cam kullanılması zorunludur.
  • Yatay yük dayanımı: Korkuluklarda hesaplanan yatay yük: Konutlarda: 0.6 – 1.0 kN/m Ticari yapılarda: 1.0 – 3.0 kN/m Bu değerler dikkate alındığında 10+10 temperli lamine cam optimum çözümdür. Bu detayda camın alt oturma bazası geniş tutulmuş, camın devrilme momenti karşılanacak şekilde ankraj güçlendirilmiştir..
  • Devrilme emniyeti: Baza profiline güvenli oturma detayı sağlanmıştır.

2.2. Alüminyum Kompozit Kaplama (ACP)

Kullanılan ACP mineral dolgulu A2 sınıfı yanmaz panellerdir. Seçim gerekçeleri:

  • Isıl hareket kabiliyeti: Kompozit panel ısı değişiminde uzayıp kısalır. Bu yüzden: Derz boşlukları doğru bırakılmalı Sabit nokta / kayar nokta bağlantıları uygulanmalıdır Bu detayda bu prensipler eksiksiz uygulanmıştır.
  • Yüzey stabilitesi: ACP, dış hava koşullarında yüzeyi bozulmayan bir malzemedir.Fakat alt karkas doğru değilse: Panel atma Derz açılma Bombelenme “Oil-canning” yüzey dalgalanması gibi ciddi hatalar oluşur. Bu yüzden detayda alüminyum kutu profil alt karkası mühendislik prensiplerine göre modellenmiştir.
  • Dayanım: Rüzgâr yükleri panel alt karkasıyla uyumludur.

2.3. Sürme Kapı / Doğrama Sistemi

Isıcamlı sürme doğrama sistemi yüksek ısı yalıtımı veya su geçirimsizlik performansına göre seçilmiştir. Detayda:

  • Alt ray taşıma kapasitesi Sürme kanatlar genellikle 150–250 kg ağırlığındadır. Bu yük: Alt ray Taşıyıcı rulmanlar Alüminyum kasa Kutu profil Betonarme döşeme sıralamasıyla aktarılır. Yanlış aktarım, alt rayın göçmesine veya kanatların zor çalışmasına yol açar.
  • Tahliye kanalları Sürme doğramalarda yağmur suyu kesinlikle iç mekâna girmemelidir. Tahliye kanalları Damlalık yüzeyleri Fitil sıkılıkları bu yüzden detayda net şekilde gösterilmiştir
  • Warm-edge ara çıtalı ısıcam yoğuşmayı minimize eder.

3. Drenaj Sisteminin Kritik Önemi

Drenaj, cephelerin en önemli fakat en çok ihmal edilen konusudur. Bu detayda drenaj hattı üç işlemi bir arada yapar:

  • 1) Su toplama ACP yüzeyinden gelen su derzlerden içeri sızmaz, alt kanala yönlendirilir.
  • 2) Su taşıma Kutu profil içindeki tahliye boşluğu kontrollü bir kanal oluşturur.
  • 3) 3) Su tahliye Dış yüzeye minimum 5° eğimle yönlendirilir. Eğer drenaj doğru yapılmazsa: Kompozit arka boşlukta çürüme Fitillerde deformasyon Betonarme rutubeti Korozyon İç mekâna su geçişi kaçınılmazdır. Bu detayın en güçlü tarafı, drenaj hattının kesitte net bir “akış yolu (flow path)” olarak tanımlanmış olmasıdır.

Yanlış drenaj = su kaçakları, kompozit çürümesi, rutubet, fitil deformasyonu.


4. Yalıtım Katmanları – Taş Yünü + Galvaniz Bariyer

Detayda A1 sınıfı taş yünü ve galvaniz koruma bariyeri birlikte kullanılır. Bu kombinasyon: A1 sınıfı yanmaz ✔ 60–90 kg/m³ yoğunluk ✔ Farklı ısı değerleri için λ: 0.035–0.040 W/mK

  • Yangın sırasındaki alev yükselmesini geciktirir.
  • Isı köprülerini azaltır.
  • Akustik konforu yükseltir.
  • Yalıtım malzemesini darbelere karşı korur. Bunun ardından eklenen galvaniz levha bariyer, şu sebeplerle gereklidir: Yalıtım malzemesini korur Sıva dökülmesi, kemirgen, darbe gibi dış etkilerden yalıtımı izole eder Yoğuşma riskini azaltır Bu ikili kombinasyon, cephe mühendisliğinde en doğru yalıtım paketi olarak kabul edilen yapıdandır.

5. Taşıyıcı Alüminyum & Galvaniz Kutu Profiller

Bu kesitte iki profil birlikte çalışır:

  • Alüminyum kutu profil: ACP panel yüklerini taşır.Hafif Rijit Korozyona dayanıklı ACP taşımak için idealdir
  • Galvaniz kutu profil: Sürme doğrama ve korkuluk yüklerini karşılar.Yüksek mukavemet Sürme doğrama yüklerini taşır Cam korkuluk ankrajını karşılar Bu profillerin birlikte kullanılması, “composite structural behavior” sağlar. Yani, farklı yoğunluk veya dayanım değerlerine sahip iki profil tek bir sistem gibi davranır.

Bu ikili, birleşimde kompozit taşıma davranışı oluşturur.


6. Ankraj ve Bağlantı Elemanlarının Davranışı

Bu birleşimde kullanılan tüm ankraj ve bağlantı elemanları, doğrama ve kompozit kaplama sistemlerinden gelen kuvvetleri betonarme yapıya güvenli şekilde iletmek için tasarlanmıştır. Ancak doğru ankraj seçimi, cephe sisteminin uzun dönem stabilitesi ve güvenliği açısından kritik öneme sahiptir.

  • Paslanmaz cıvata: Korozyona dayanıklı, dış cephe koşullarına uygun bağlantı elemanı.
  • Galvaniz ankraj plakası: Yük aktarımında yüzey stabilitesini artıran ara eleman.
  • A4 sınıfı dübel: Agresif dış ortamlar için yüksek korozyon dayanımı sağlar.
  • Kimyasal dübel: Betona maksimum aderans sağlayarak çekme ve kesme kuvvetlerine karşı yüksek performans sunar.

Bu ankraj sistemi aşağıdaki tüm yükleri karşılayacak şekilde modellenmiştir:

  • Rüzgâr yükü
  • Sismik etkiler
  • Düşey yükler
  • Kullanıcı yatay yükleri

Ankraj elemanlarının doğru yerleşimi ve hesaplanmış kapasitesi sayesinde, birleşimden gelen tüm kuvvetler güvenli şekilde betonarme taşıyıcı sisteme aktarılır. Ancak bu da detayın hem statik hem dinamik yükler altında uzun ömürlü ve güvenilir çalışmasını sağlar.


7. Sistemin Neden Böyle Çözüldüğü – Mühendislik Gerekçesi

Bu birleşim noktası; mimari tasarım, statik hesaplar, ısı yalıtımı, yangın güvenliği, su yönetimi ve uygulama kolaylığı gibi farklı disiplinlerin aynı anda devreye girdiği en kritik bölgelerden biridir. Fakat bu nedenle çözüm, birbiriyle uyumlu mühendislik prensiplerine göre tasarlanmıştır.

Bu detayın tasarımında izlenen temel ilkeler şunlardır:

1) Sistemler birbirine yük bindirmez

Her sistem, kendi ürettiği yükleri kendi taşıyıcı hattına aktarır. Böylece cam korkuluk, sürme sistem ve ACP birbirinden bağımsız çalışır; yükler karışmaz.

2) Malzeme hareketleri için tolerans bırakılmıştır

Özellikle ACP ve sürme doğrama birleşimlerinde, ısıl genleşme ve malzeme çalışmaları için yeterli boşluklar oluşturulmuştur. Bu sayede yüzeyde açıklık, çarpma veya profil gerilmesi oluşmaz.

3) Su asla içeri giremez

Tüm birleşim drenaj mantığı ile çalışır.Ancak Yağmur suyu, profil kanalları ve eğimli yüzeylerle dışarı yönlendirilir. Detayda suyun iç mekâna geçmesini engelleyen çok aşamalı tahliye yapısı vardır.

4) Yalıtım boşluğu kesintiye uğratılmaz

Isı köprülerini engellemek için taş yünü kesintisiz devam eder. Böylece metal elemanların yalıtım hattını bölmesi engellenmiş, böylece enerji kayıpları ve yoğuşma riskleri azaltılmıştır.

5) Yangın güvenliği önceliklidir

A1 sınıfı taş yünü ve galvaniz bariyer ikilisi, yangın yönetmeliklerine uygun bir koruma sağlar. Fakat bu kombinasyon, alev sıçramasını geciktirir ve yatay/düşey yangın durdurucu görevi görür.

6) Uygulama sahada hataya izin vermez

Detay çizimlerinde montajcı için işaretli çizgiler, oturma noktaları veya bağlantı bölgeleri net olarak belirtilmiştir. Bu sayede sahada yanlış uygulama ihtimali minimuma iner.


8. Bu Detay Kimler İçin Uygundur?
  • Cephe mühendisleri
  • Mimari ofisler
  • Uygulamacı firmalar
  • Statik tasarım ekipleri
  • Üniversite öğrencileri
  • Façade engineering ekipleri
  • Üretici firmalar
